伺服電纜是伺服系統的專用電纜，一種新型環保電纜，線纜具有高柔性、耐磨、耐折、耐油、耐彎曲、抗拉、抗扭、抗干擾、抗老化等一系列獨有的特性，使其作為連接與控制伺服系統的伺服專用電纜與伺服電機的運作使用完美結合，大大地提高了伺服電機（控制電機、執行電機）的工作效率。
（1）抗高頻熱損：優質高純度的銅材，確保高頻熱損的最小、傳導最佳。
（2）高頻響應：優質極細軟銅線，多股絞合以確保高頻信號徑向損耗最小、表面?zhèn)鬏敱茸罡?，而獲得極佳的高頻響應特性。
（3）抗串音特性：每一對信號回路芯線雙雙對絞，對絞節距合理設置并相互錯開，以確保串音干擾最小。
（4）抗干擾特性：以高遮密度的網狀銅線覆包電纜的屏蔽結構、細密而高導通率、高響應率的屏蔽鍍錫銅線以最大的吸收與最快的傳導而遮蔽、過濾干擾、以確保傳輸信號的干擾最小。
（5）高柔性、防水、防腐蝕、耐油、耐磨、耐彎曲、耐候、壽命長：細而柔軟多股的銅線不易折斷或刺破外護套，多股纖維填充繩確保電纜圓整，提高電纜抗拉伸、抗搖擺的性能，優質的外護套材質確保了線纜特有的性能。
（6）長距離的低衰減、延遲：超細多股的芯線及其對絞的構造，極佳的高頻響應特性，極小的高頻響應熱損，保證信號衰減、延遲最小。
（7）環保標準：優質的原材料加工絕無回收材料、嚴格的原材以確保符合環境標準。

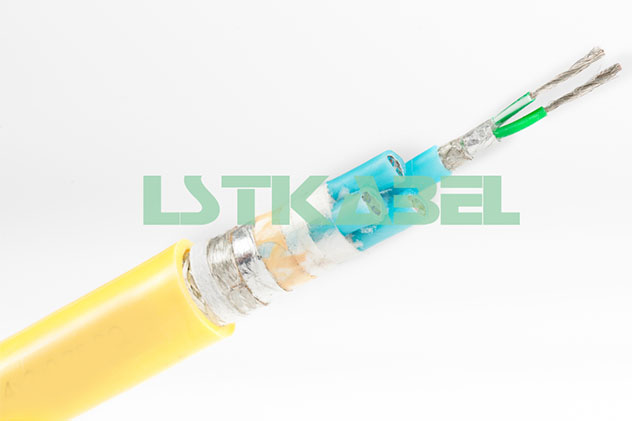

結構
導體：多股精絞鍍錫銅絲，抗腐蝕性強
絕緣：特殊硬質耐熱阻燃PVC/TPE絕緣，對絞線采用PE/TPE
顏色：≤0.5mm2顏色標識，棕、黑、藍、紫、粉紅、橙
>0.5mm2黑色數字白色號碼編號（對絞線顏色為紅、藍）
內屏蔽：鋁箔麥拉繞包裹編織屏蔽鍍錫銅網
排流線：（可選）與導體同規格排流效果，方便線束屏蔽加工。
成纜：優化成纜絞合節距（紅藍對絞）。
屏蔽：裸銅絲或鍍錫銅絲編織屏蔽（可選），密度85%以上
護套：特種改性防油耐熱阻燃PVC護套，通過VW-1阻燃試驗，黑色（RAL9005）
參數規格
額定電壓：U0/U 600/1000V
測試電壓: U 3500V符合DIN VDE 0281第2部分
溫度范圍：-30℃~+80℃
持續運動時的最小彎曲半徑：7.5×電纜外徑
用于拖鏈系統使用壽命：1000萬次循環以上
符合標準：符合歐盟RoHS 要求
應用范圍
伺服電纜具有耐折、耐油、耐彎曲，高柔，有韌性等特點，特別適于連續移動場合，如拖鏈、機器人等的安裝連接，又因為伺服電纜可具備雙重屏蔽效果抗干擾能力強，可將信號傳輸線和電源連接線集成于一體，節省安裝空間減輕自身重量，保持工作的可靠性和穩定性，因此適合用于：機床制造、汽車制造、成套設備安裝工程、造紙業、暖氣和空調系統等場合。
（1）抗高頻熱損：優質高純度的銅材，確保高頻熱損的最小、傳導最佳。
（2）高頻響應：優質極細軟銅線，多股絞合以確保高頻信號徑向損耗最小、表面?zhèn)鬏敱茸罡?，而獲得極佳的高頻響應特性。
（3）抗串音特性：每一對信號回路芯線雙雙對絞，對絞節距合理設置并相互錯開，以確保串音干擾最小。
（4）抗干擾特性：以高遮密度的網狀銅線覆包電纜的屏蔽結構、細密而高導通率、高響應率的屏蔽鍍錫銅線以最大的吸收與最快的傳導而遮蔽、過濾干擾、以確保傳輸信號的干擾最小。
（5）高柔性、防水、防腐蝕、耐油、耐磨、耐彎曲、耐候、壽命長：細而柔軟多股的銅線不易折斷或刺破外護套，多股纖維填充繩確保電纜圓整，提高電纜抗拉伸、抗搖擺的性能，優質的外護套材質確保了線纜特有的性能。
（6）長距離的低衰減、延遲：超細多股的芯線及其對絞的構造，極佳的高頻響應特性，極小的高頻響應熱損，保證信號衰減、延遲最小。
（7）環保標準：優質的原材料加工絕無回收材料、嚴格的原材以確保符合環境標準。
結構
導體：多股精絞鍍錫銅絲，抗腐蝕性強
絕緣：特殊硬質耐熱阻燃PVC/TPE絕緣，對絞線采用PE/TPE
顏色：≤0.5mm2顏色標識，棕、黑、藍、紫、粉紅、橙
>0.5mm2黑色數字白色號碼編號（對絞線顏色為紅、藍）
內屏蔽：鋁箔麥拉繞包裹編織屏蔽鍍錫銅網
排流線：（可選）與導體同規格排流效果，方便線束屏蔽加工。
成纜：優化成纜絞合節距（紅藍對絞）。
屏蔽：裸銅絲或鍍錫銅絲編織屏蔽（可選），密度85%以上
護套：特種改性防油耐熱阻燃PVC護套，通過VW-1阻燃試驗，黑色（RAL9005）
參數規格
額定電壓：U0/U 600/1000V
測試電壓: U 3500V符合DIN VDE 0281第2部分
溫度范圍：-30℃~+80℃
持續運動時的最小彎曲半徑：7.5×電纜外徑
用于拖鏈系統使用壽命：1000萬次循環以上
符合標準：符合歐盟RoHS 要求
應用范圍
伺服電纜具有耐折、耐油、耐彎曲，高柔，有韌性等特點，特別適于連續移動場合，如拖鏈、機器人等的安裝連接，又因為伺服電纜可具備雙重屏蔽效果抗干擾能力強，可將信號傳輸線和電源連接線集成于一體，節省安裝空間減輕自身重量，保持工作的可靠性和穩定性，因此適合用于：機床制造、汽車制造、成套設備安裝工程、造紙業、暖氣和空調系統等場合。
